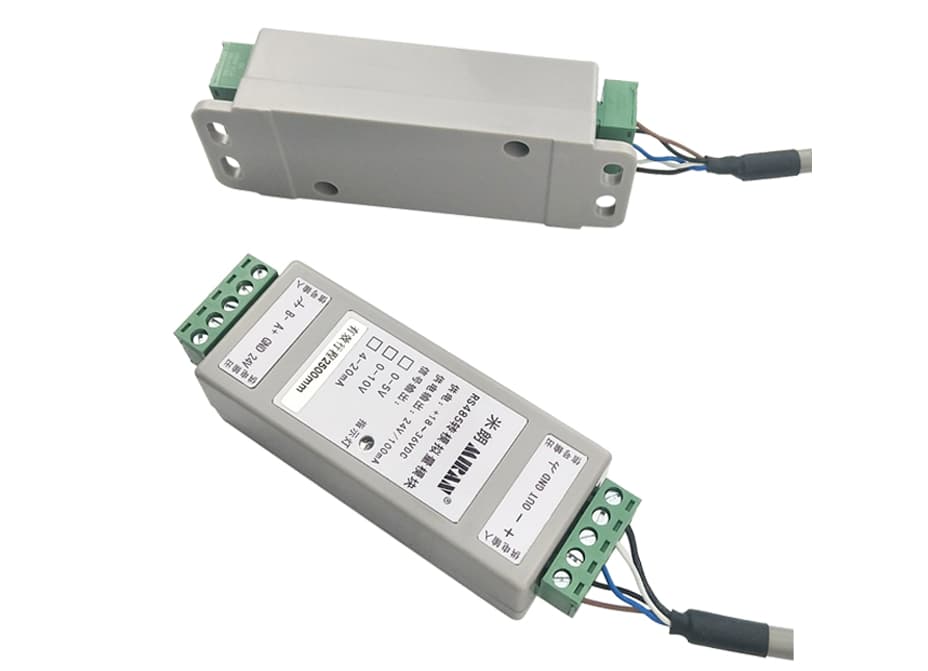

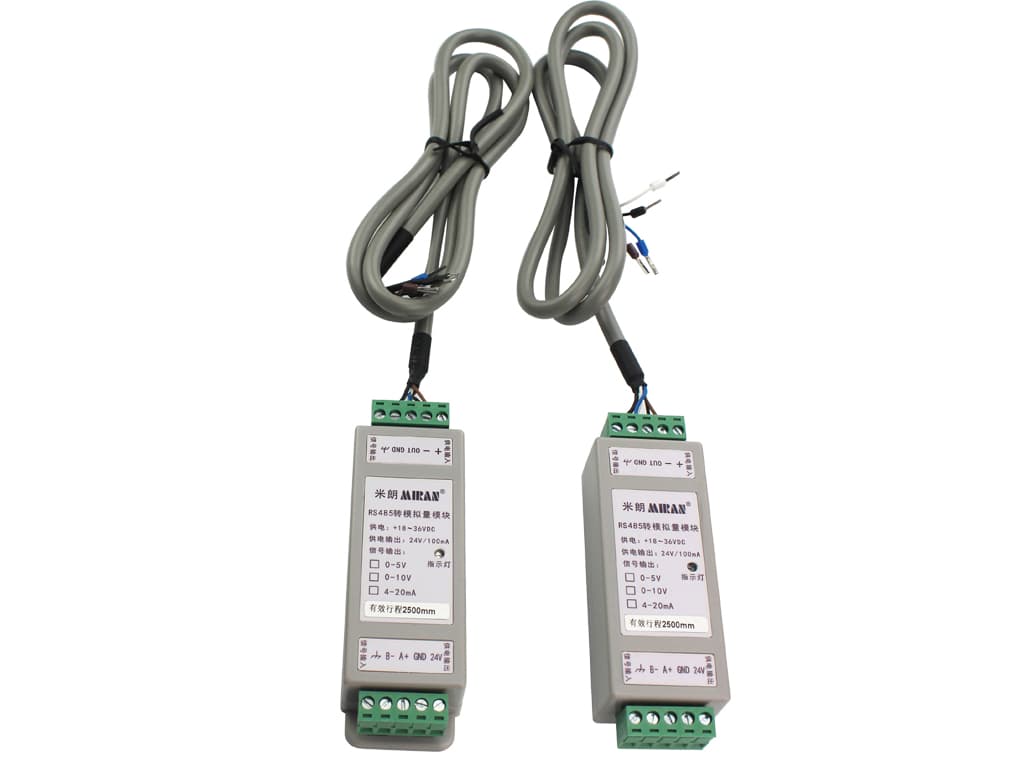

产品名称：RS485转换模拟量变送模块

产品型号：RS485转换模块系列（可输出0-5V、0-10V、4-20mA信号）

产品厂商：米朗MIRAN

详情介绍：

RS485转换模拟量变送模块概述：

RS485转模拟量输出转换器是一款工业级标准模拟量输出产品，采用16位DAC芯片，精准的模拟量输出，支持4～20mA、0～5V、0～10V。供电电源采用隔离电源，应用层采用标准MODUBUS-RTU协议，符合工业标准，适用于各种工业场合及自动化控制系统等。

RS485转换模拟量变送模块特点：

16位DAC芯片，精准的模拟量输出。

模拟量输出0-5V,0-10V,4-20mA可定制。

接线端子，可拔插连接接头使用更方便。

隔离电源防干扰，更an全。

RS485转换模拟量变送模块介绍：

米朗数字模拟（D/A）转换模块是专为干扰较严重的环境而设计。在日常作业环境，模拟信号传送会容易受到干扰。传送电线质量，周边设备配置，和电线安装环境都会大大影响模拟信号传送。

米朗数字模拟转换模块是配合米朗磁致伸缩位移传感器等RS485数字信号输出的产品使用。传感器把实时位移信号用RS485数字信号格式传送到安装在电控箱内的该模块进行解码。然后转化成0-10V电压等模拟量信号，再传送到控制器的标准模拟输入。

模块内有专用的电源电压过滤和稳压系统。为位移测量提供一个完整的供电方案。解除了机台上因共用电源供电所带来的不稳定电压干扰而产生的不稳定读数。

此方案不用改动现有设备配置，如控制电脑和配线，而且所得的位移读数更能媲美采用现场总线的效果。

RS485转换模拟量变送模块技术参数：

工作电压	默认+18～36VDC,(+9～18VDC可定制）
工作电流	＜35mA ，传感器供电输出负载＜100mA(24VDC供电时）
输入信号	RS485通讯MODBUS-RTU协议
输出信号	0～5V,0～10V,4～20mA可选配
分辨率	16位
精度等级	±0.1％
通讯协议	默认为标准Modbus-RTU协议，支持8位数据、1位停止位、无/奇/偶校验三种数据格式
通讯波特率	2400～115200bps
通讯距离	RS485通讯距离＜1200米

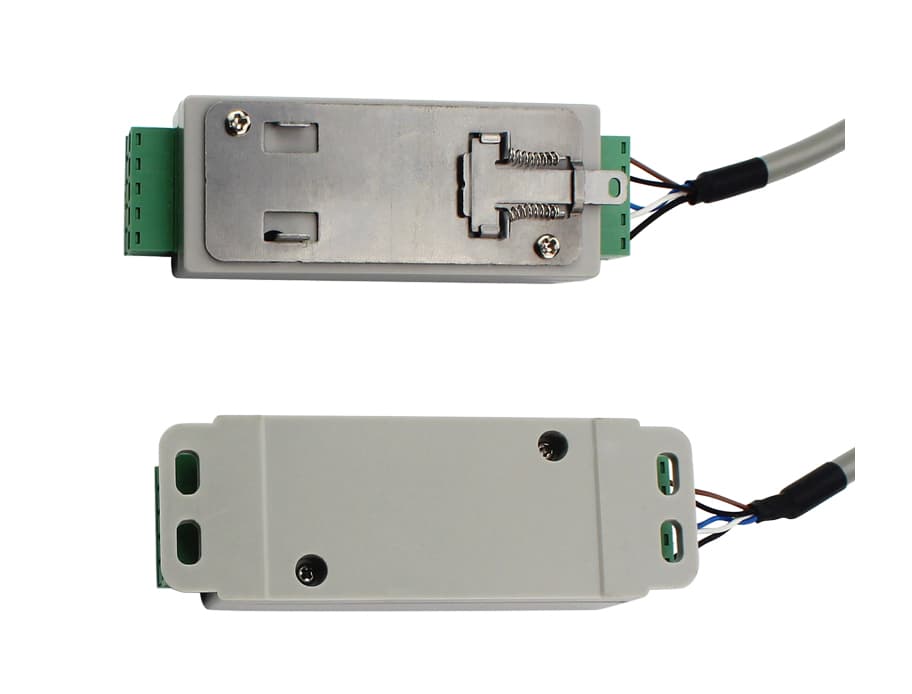

安装方式	固定式安装，导轨式安装可选
工作环境	温度-30 ～+85℃，湿度0～85%不结露
接线端子说明	供电输入 + ：电源输入+18～36VDC
	供电输入 - : 电源输入-
	信号输出OUT: 模拟量信号输出+
	信号输出GND: 模拟量信号输出-

	供电输出+24V：隔离电源输出+24VDC
	供电输出GND ：隔离电源输出-
	信号输入 A+ ： RS485 A+
	信号输入 B- ： RS485 B-
