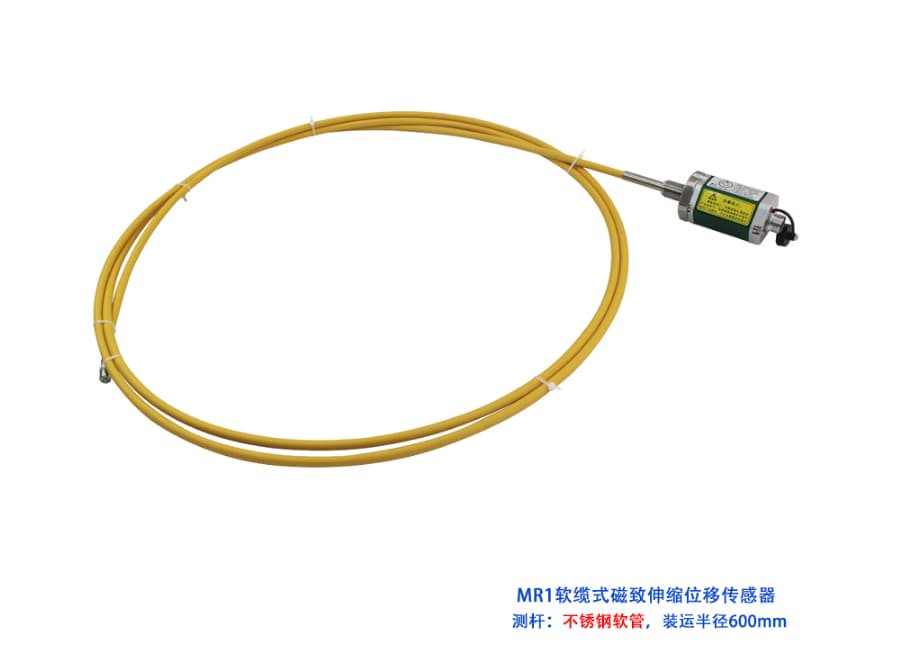

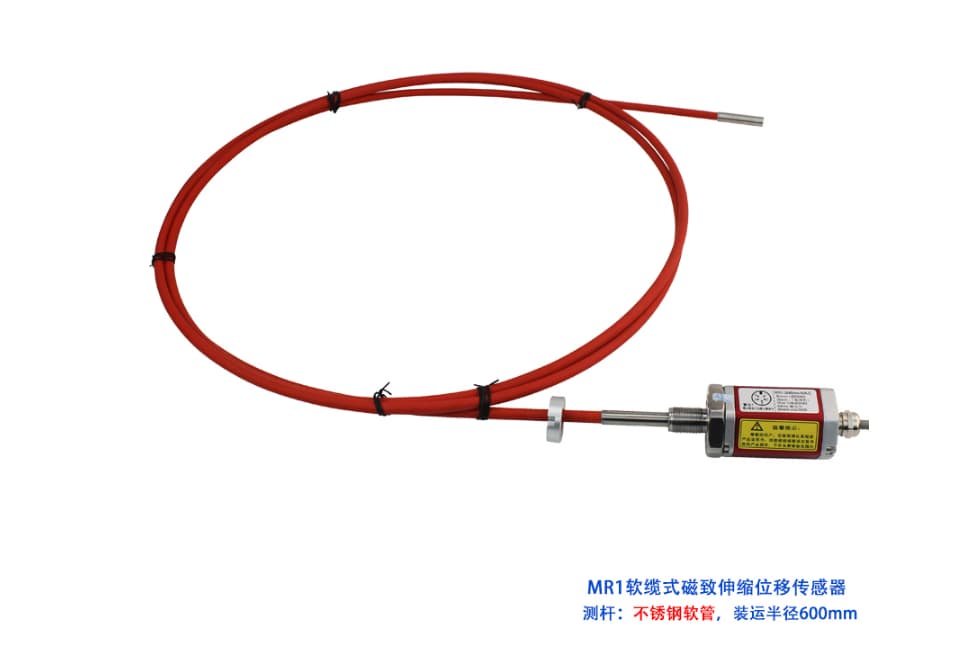

产品名称：闸门开度不锈钢软缆式（磁致伸缩）位移传感器
产品型号：MR1不锈钢软缆式系列（行程500-12000mm）
产品厂商：米朗MIRAN
详情介绍：
一、闸门开度不锈钢软缆式（磁致伸缩）位移传感器概述：
在铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变，即：磁致伸缩现象，也称为威德曼效应，其逆效应称为维拉里效应。
闸门开度不锈钢软缆式（磁致伸缩）位移传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的位置值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
闸门开度不锈钢软缆式（磁致伸缩）位移传感器为非接触式，永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器不用重新标定，也不用定期维护。
二、闸门开度不锈钢软缆式（磁致伸缩）位移传感器技术参数：
型号 | MR1闸门开度不锈钢软缆式（磁致伸缩）位移传感器 | 分辨率 | 0.01mm（500mm-4000mm）； 0.04mm（4000mm-12000mm） |
有效行程 | 500mm-12000mm | 非线性误差 | ≤±0.05%FS |
重复性 | ≤±0.005%FS | 供电 | DC24V |
迟滞 | ≤0.001%FS | 温度稳定性 | ≤0.002%/℃ |
输出信号 | 4-20mA，RS485(MODBUS-RTU)，CANopen，SSI | ||
测杆材质 | 不锈钢软管，装运半径：600mm | ||
负载能力 | 电压信号输出负载≥4KΩ，电流信号输出负载≤500Ω | ||
出线连接 | 航空插头/防水电缆接头/赫斯曼插头 | ||
电子仓 | 铝合金，可定制不锈钢 | 工作电流 | ＜90mA（随量程大小而变化） |
迟滞 | ≤0.001%FS | 温度稳定性 | ≤0.002%/℃ |
工作环境温度 | -40℃～85℃ | 防护等级 | IP65 |
极限保护 | zui大-30VDC | 超压保护 | zui大36VDC |
绝缘电阻 | ＞10MΩ | 绝缘强度 | 500V |
1.防水接头接线方式（RS485（MODBUS-RTU）信号输出）：
传感器共有五个接点：正电源(棕)、电源地(黑)、RS485A(蓝)、RS485B (白)、壳体地(屏蔽线)
2.航空插头接线方式（RS485（MODBUS-RTU）信号输出）：
传感器共有五个接点：①正电源(棕)、②电源地(黑)、③RS485A(蓝)、④RS485B (白)、⑤壳体地(屏蔽线)
3.防水接头接线方式（SSI信号输出）：
传感器共有五个接点：正电源(棕)、电源地(黑)、时钟正(绿)、时钟负(白)、数据正（红）、数据负（黄）、壳体地(屏蔽线)
4.航空插头接线方式（SSI信号输出）：
传感器共有五个接点：①正电源(棕)、②电源地(黑)、③时钟正(绿)、④时钟负 (白)、⑤数据正（红）、⑥数据负（黄）、⑦壳体地(屏蔽线)
5.防水接头接线方式（CAN open信号输出）：
传感器共有五个接点：电源正（棕）、电源负（黑）、CAN-H(蓝）、CAN-L（白）、接地（屏蔽线）
6.航空接头接线方式（CAN open信号输出）：
传感器共有五个接点：①电源正（棕）、②电源负（黑）、③CAN-H(蓝）、④CAN-L（白）、⑤接地（屏蔽线）
四、闸门开度不锈钢软缆式（磁致伸缩）位移传感器安装尺寸图：
五、闸门开度不锈钢软缆式（磁致伸缩）位移传感器选型指导：
